HTJZ-60A型H型钢液压矫正机

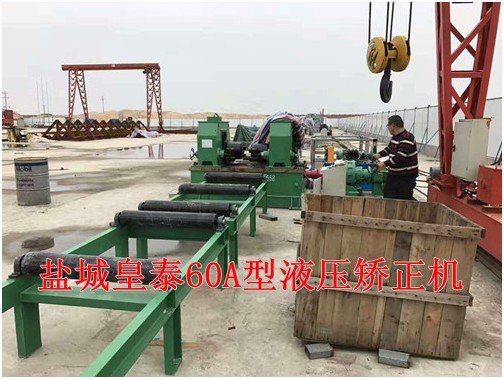

● HTJZ-60A型H型钢液压矫正机

1.简介

本机适用于矫正焊接成型的“⊥”和“H”型材,由于焊接在焊缝收缩造成的翼缘板变形。本机为目前较佳的翼缘矫正设备，本机在矫正原理上采用由上辊和传动辊构成杠杆原理为基础，当被矫翼缘通过时产生弯曲变形，由于预置力大于翼板材质的屈服点，弹性回复系数变小，从而达到矫正目的。

 以下为材质Q235的工件宽厚对照表，如材质为Q345则在原板厚上×0.67。

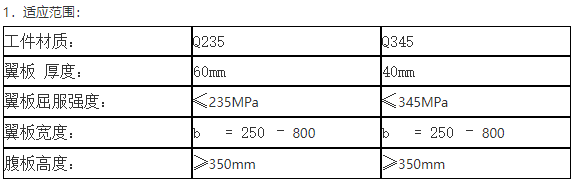

工件厚度（s）与宽度（b）须符合下表的对应关系：

幅板 小高度： 380mm(当幅板高度为160－350mm，翼板厚度小于16mm时，使用矫正副辊)

2．传动系统：

驱动电机（六级电机）：       15 KW

输出扭矩（N.M）:        12740

工件运行线速度（m/min）：    9.87

3．液压系统：

  驱动电机（KW）：               7.5 KW

  系统压力（MPa）：           25

  正常工作压力（MPa）：           20-22

液压缸 推力（KN）：          750*2

4.轴承：                         全部使用哈瓦洛轴承

5.所有压辊：                     35CrMo锻制并整体淬火

6.所有传动轴：                   35CrMo锻制并调质处理

eq \o\ac(○,2)2性能特点

HTJZ－60A H型钢翼缘矫正机主要是矫正H型钢焊接后变形的翼板。其主传动采用15kw的电机及摆线针轮双级减速传动，传动效率高，输出扭矩大，矫正速度快。矫正孔型调整采用液压上压式结构，传输力矩大，运行平稳，调整方便。所有的矫正辊均采用优质合金钢锻打而成、进行整体热处理，避免了该零件容易产生裂纹的缺陷。矫正原理是利用上辊装置和传动辊构成杠杆原理的孔型，使被矫翼缘通过该孔型，产生过弯曲变型，经过弹性恢复达到所要求的矫正形状，从而实现对工字钢翼缘进行连续矫正达到质量标准。

eq \o\ac(○,3)3供货范围及组成单元

1.主机本体                                1套

  1.1主机座本体

  1.2传动辊装置

  1.3主传动电机及摆线减速机

2.机架总成                                 2套

  2.1机架本体

  2.2压下装置

  2.3滑块机构

  2.4压滚轮装置

2.5腹板导向装置

2.6下压液压缸

         4.承重滾道                    6件（3000mm/件）

  4.1滾道立架、中间连接撑

  4.2被动滚筒

  4.3带座轴承

  4.4承重1吨/米，如承重需增加请注明。

5.电控系统

   5.1电气面板

   5.2电气柜

6. 液压站                        1套

eq \o\ac(○,4)4 技术文件（合同生效后发用户）

整机使用说明书

发货清单。

整机合格证。

整机基础图。

eq \o\ac(○,5)5用户自制 件    1.主机基础2.初级电源

●使用环境条件：

1、海拔高度：1000M(一般情况下)

2、 风速：3.5级

3、环境温度： ：+40℃ ：-10℃

4、 日温差：±10℃

5、相对温度：相对湿度95%及以下；月平均相对湿度90%及以下

6、地震裂度：不超过六度

7、安装地点：需方公司内

8、污秽等级：Ⅱ级

●技术条件：

按 及行业设备技术标准规范。引用标准：

1、Q/320222-1996《H型钢自动焊接成套设备》

2、JB/T5102-91《座标式气割机》

3、ZBJ59002《低碳钢切割表面质量》

4、YB3301-92，《焊接H型钢》

5、严格按ISO-9002的质量保证体系各条要求执行

●供货范围 每台设备应具有：

1、设备本体及操纵机构的专用工具。（详见装箱清单）

2、供方应随设备提供的备品备件。 （详见装箱清单）

●图纸及资料要求：

1、提供安装使用说明书。

2、提供产品合格证（出厂报告）。

3、提供产品供货清单。

4、负责设备安装与调试。

5、负责培训操作人员。

6、供货要求：按时供货并保证良好的售后技术服务。

●售后服务承诺(国内)

1、提供销售一条龙服务，免费提供（在供方）设备吊装，简易包装，装车捆扎，确保产品安全抵达需方。

2、免费为用户进行设备、安装及调试工作（用户应予以适当的人力物力协助）在现场培训操作人员。

3、质保期以用户验收日起为计日起点。

4、质保期后终身为用户服务，并以优惠价格收取成本费。

5、企业售后服务部门，在接维修通知后立即做出反应并按日计时到现场服务。

●免费：供方负责设备的安装、调试及培训，用户方负责人员食宿。
