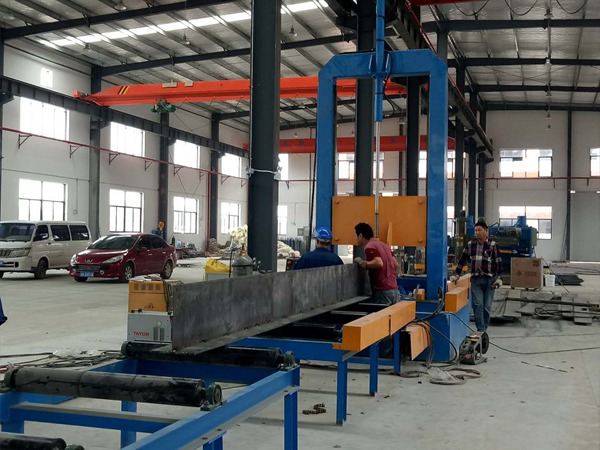

组立机
组立机工艺参数
1、腹板尺寸
1.1高： 200~1500mm
1.2厚： 6~32mm
1.3长： 4000~15000mm
2、翼缘板尺寸
2.1宽： 200~800mm
2.2厚： 6~40mm
2.3长： 4000~15000mm
3、组立速度： 0.5~6m/min
组立机功能配置
1、翼板、腹板、夹紧对中、定位、自动电焊等动作均采用计数器、时间继电器及交流变频器进行控制。
2、液压系统控制阀采用 叠阀控制。
3、采用双向自动对中装置，自动完成钢板对中定位。
4、主机采取2组翼板和腹板自动液压夹持结构。
5、焊接与空程采用不同速度，提高工作效率。
6、主传动部分采用电机—摆线针轮减速机—主动辊（前、后输送滚筒通过链轮链条副过渡）的传动的方式，其线速度即组立速度采用交流变频调速。
