组立机
设备组成及主要技术参数
（一）设备组成

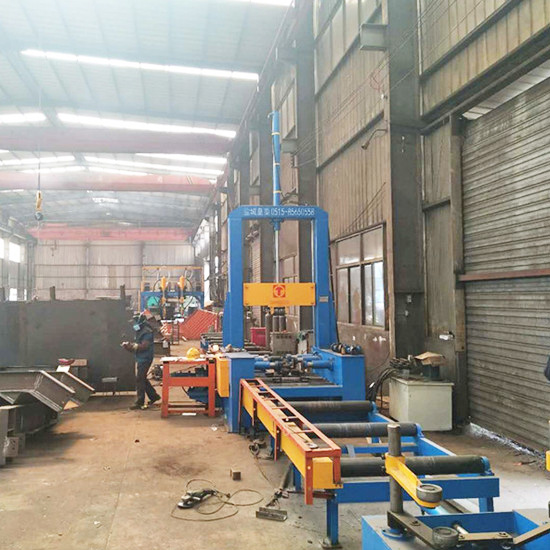

H型钢组立机用于T型、H型等截面和变截面结构钢的组装点焊，由主机、输入滚道、输出滚道、液压系统及电气控制系统、自动点焊焊机等组成，能够连续完成对构件的送进，定位夹紧、点固焊、出料等动作。
组立机主机：主机架、上门架、翼板对中机构、腹板对中机构、左机架、右机架、主传动电机、减速器及其操纵机构。
输入滚道：主动滚道，被动滚道，拉杆机构等。
输出滚道：主动滚道，被动滚道。
液压系统：液压泵站，液压缸，高压胶管等。
电气控制系统：电器柜、操纵箱、交流变频器等。
（二）主要技术参数
工件腹板高度： 200—1500mm
工件腹板厚度： 6—40mm
工件翼板宽度： 200—800mm
工件翼板厚度： 6—40mm
工件长度： 4000—15000mm
组立速度： 0.5—6m/min
输入辊道： 2800mm×3（其中一节为主动）
输出辊道： 2800mm×3（其中一节为主动）
电气总成： 采用交流变频器
装机总容量： 主机功率：11.5Kw
电 源： 3相 AC380V 50HZ
